Soft-Starters

Soft-Starter SSW06
zoom_in

O controle da tensão aplicada pela SSW06 ao motor, mediante o ajuste do ângulo de disparo dos tiristores, permite obter partidas e paradas suaves. Com o ajuste adequado das variáveis, o torque produzido é ajustado à necessidade da carga, garantindo que a corrente solicitada seja a mínima necessária para a partida.

As soft-starters da linha SSW06 são microprocessadas e totalmente digitais, dotadas de tecnologia de ponta e projetadas para garantir a melhor performance na partida e parada de motores de indução, apresentando-se como uma solução completa e de baixo custo. A interface de operação permite também fácil ajuste de parâmetros, facilitando a posta em marcha e a operação. Além disso, a função incorporada Pump Control permite um eficaz controle sobre bombas, evitando desta forma o Golpe de Ariete, e a função controle de torque permite acelerações e desacelerações com rampa linear de velocidade.

Fale conosco
  • Descrição Completa

    • Aplicações

    Bombas centrífugas, alternativas (saneamento, irrigação e petróleo), ventiladores, exaustores, sopradores, compressores de ar, refrigeração (parafuso e pistão), misturadores, aeradores, centrífugas, britadores, moedores, picadores de madeira, refinadores de papel, fornos rotativos, serras e plainas (madeira), moinhos (bolas e martelo) e transportadores de carga.



    Benefícios

    • Diagnósticos de falha com salvamento de tensão, corrente e estado da soft-starter na atuação do erro
    • Atuação das falhas programáveis
    • Microcontrolador de alta performance tipo RISC 32 bits
    • Proteção eletrônica integral do motor
    • Relé térmico eletrônico incorporado
    • Tipos de controle totalmente programáveis
    • Controle de torque totalmente flexível
    • Função kick start para partida de cargas com elevado atrito estático
    • Fonte de alimentação da eletrônica do tipo chaveada com filtro EMC (94 a 253 V CA)
    • Monitoração da tensão da eletrônica, possibilitando fazer back-up dos valores da imagem térmica do motor
    • Proteção de sobre e subtensão no motor
    • Proteção por desbalanceamento de tensão e corrente no motor
    • Proteção de sobrecarga no motor por sobre e sub: corrente potência ou torque
    • Eliminação de choques mecânicos
    • Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, entre outros)
    • Aumento da vida útil do motor e equipamentos mecânicos da máquina acionada
    • Facilidade de operação, programação e manutenção via interface de operação
    • Simplificação da instalação elétrica
    • Start-up orientado
    • Possibilidade de ligação padrão (3 cabos) ou dentro do delta do motor (6 cabos)
    • Todas as proteções e funções estão disponíveis nos dois tipos de ligação (única do mercado)
    • Três métodos de frenagem para parar o motor e a carga mais rápida, com ou sem contator

    Bypass Incorporado

    Bypass incorporado minizando as perdas de potência e a dissipação de calor nos tiristores, proporcionando redução de espaço e contribuindo para economia de energia. Está disponível nos modelos de 10 a 820 A.

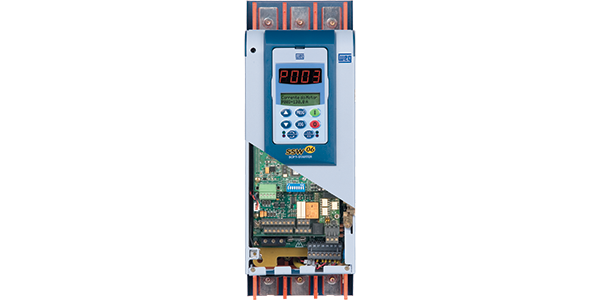

    Interface Inteligente

    Interface de operação inteligente com duplo display, LEDs (7 segmentos) e LCD (2 linhas de 16 caracteres), que permite ótima visualização a distância, além de incorporar uma descrição detalhada de todos os parâmetros e mensagens via display LCD alfanumérico.

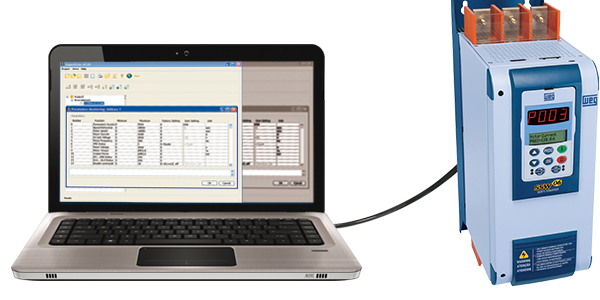

    Função SoftPLC

    É um recurso que incorpora à SSW06 as funcionalidades de um CLP, agregando flexibilidade ao usuário e permitindo-lhe desenvolver seus próprios aplicativos (programas do usuários).

    • Linguagem de programação LADDER - Software WLP
    • Acesso a todos os parâmetros e I/Os da SSW06
    • Blocos de CLP, lógicos e matemáticos
    • Download, upload e monitoração on-line
    • Capacidade de memória de 1 Kbytes
    • Ajuda on-line
    • 18 Parâmetros, 4 Erros, 4 Alarmes de usuário que podem ser individualmente programados
    • Software gratuito no site Software WLP



    https://static.weg.net/medias/downloadcenter/hb4/he0/WEG-SSW06-manual-do-usuario-0899.5853-pt.pdf

    • assignmentDescrição Completa

      Aplicações

      Bombas centrífugas, alternativas (saneamento, irrigação e petróleo), ventiladores, exaustores, sopradores, compressores de ar, refrigeração (parafuso e pistão), misturadores, aeradores, centrífugas, britadores, moedores, picadores de madeira, refinadores de papel, fornos rotativos, serras e plainas (madeira), moinhos (bolas e martelo) e transportadores de carga.



      Benefícios

      • Diagnósticos de falha com salvamento de tensão, corrente e estado da soft-starter na atuação do erro
      • Atuação das falhas programáveis
      • Microcontrolador de alta performance tipo RISC 32 bits
      • Proteção eletrônica integral do motor
      • Relé térmico eletrônico incorporado
      • Tipos de controle totalmente programáveis
      • Controle de torque totalmente flexível
      • Função kick start para partida de cargas com elevado atrito estático
      • Fonte de alimentação da eletrônica do tipo chaveada com filtro EMC (94 a 253 V CA)
      • Monitoração da tensão da eletrônica, possibilitando fazer back-up dos valores da imagem térmica do motor
      • Proteção de sobre e subtensão no motor
      • Proteção por desbalanceamento de tensão e corrente no motor
      • Proteção de sobrecarga no motor por sobre e sub: corrente potência ou torque
      • Eliminação de choques mecânicos
      • Redução acentuada dos esforços sobre os acoplamentos e dispositivos de transmissão (redutores, polias, engrenagens, correias, entre outros)
      • Aumento da vida útil do motor e equipamentos mecânicos da máquina acionada
      • Facilidade de operação, programação e manutenção via interface de operação
      • Simplificação da instalação elétrica
      • Start-up orientado
      • Possibilidade de ligação padrão (3 cabos) ou dentro do delta do motor (6 cabos)
      • Todas as proteções e funções estão disponíveis nos dois tipos de ligação (única do mercado)
      • Três métodos de frenagem para parar o motor e a carga mais rápida, com ou sem contator

      Bypass Incorporado

      Bypass incorporado minizando as perdas de potência e a dissipação de calor nos tiristores, proporcionando redução de espaço e contribuindo para economia de energia. Está disponível nos modelos de 10 a 820 A.

      Interface Inteligente

      Interface de operação inteligente com duplo display, LEDs (7 segmentos) e LCD (2 linhas de 16 caracteres), que permite ótima visualização a distância, além de incorporar uma descrição detalhada de todos os parâmetros e mensagens via display LCD alfanumérico.

      Função SoftPLC

      É um recurso que incorpora à SSW06 as funcionalidades de um CLP, agregando flexibilidade ao usuário e permitindo-lhe desenvolver seus próprios aplicativos (programas do usuários).

      • Linguagem de programação LADDER - Software WLP
      • Acesso a todos os parâmetros e I/Os da SSW06
      • Blocos de CLP, lógicos e matemáticos
      • Download, upload e monitoração on-line
      • Capacidade de memória de 1 Kbytes
      • Ajuda on-line
      • 18 Parâmetros, 4 Erros, 4 Alarmes de usuário que podem ser individualmente programados
      • Software gratuito no site Software WLP



      https://static.weg.net/medias/downloadcenter/hb4/he0/WEG-SSW06-manual-do-usuario-0899.5853-pt.pdf




    Solicite um contato:

    Preencha o formulário abaixo:

    Confira também:

    Soft-Starter SSW05

    Confira

    Soft-Starter SSW08

    Confira

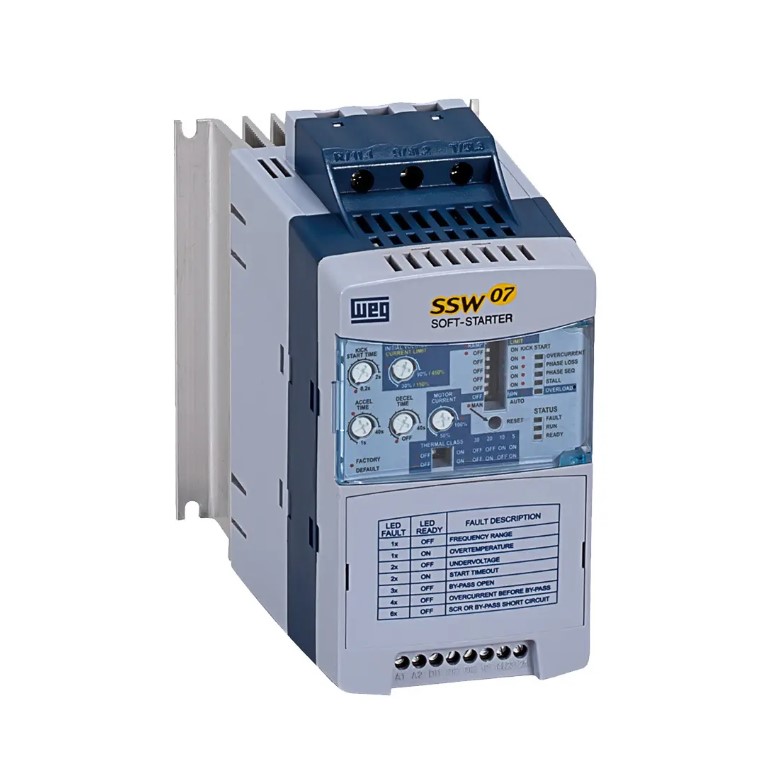

    Soft-Sarter SSW07
